Ağ Planlama Fonksiyonu Tanıtımı
Ağ Planlama fonksiyonunun yardımıyla Ruiiie Cloud, mühendisin sadece birkaç basit parametreyi yapılandırmasının ardından yapılandırmayı oluşturabilir ve ilgili cihazları teslim edebilir, böylece kablolu ağ ve kablosuz ağ verimli bir şekilde gerçekleştirilebilir.
Topoloji
Cihaz Gereksinimi
Ağda Ruijie veya Reyee EG gereklidir
Yapılandırma Adımları
1. Ruijie Bulut UYGULAMASI
“Ağ Planlama”ya tıklayarak yapılandırma sayfasına girin ve yeni bir WLAN/Kablolu Ağ kurmak için “Ekle” ye tıklayın.
(1) WLAN Ağı
SSID/Wi-Fi Adı (Personel_Wi-Fi) Şifrelemesini yapılandırmak için WLAN Ağı’nı seçin. Ardından Kullanıcı Başına Bant Genişliği Sınırını 20 Mbps, VLAN Kimliğini 10 ve IP aralığını 192.168.10.1-192.168.10.254 olarak ayarlayın ve tüm yapılandırmaları kaydetmek için Kaydet’e tıklayın .
Ruijie Cloud APP, yapılandırma kaydedildikten sonra yapılandırmayı cihazlara otomatik olarak iletecektir. Teslimat başarılı olduktan sonra, yeni eklenen WLAN Ağı: Personel Wi-Fi’si Ağ Planlama sayfasında görülebilir.
2 Kablolu Ağ
Ekle’ye tıklayın ve Kablolu Ağ’ı seçin
Name kısmına Wired_Vlan_20, VLAN ID kısmına 20, IP aralığı kısmına 192.168.20.1-192.168.20.254 girin ve VLAN 20’nin uygulanacağı switch portunu seçmek için Add Port butonuna tıklayın.
VLAN 20’nin uygulanacağı 4, 5 ve 6 numaralı portları seçin.
Yapılandırma başarıyla teslim edildikten sonra yeni eklenen Kablolu Ağ: Wired_Vlan_20 Ağ Planlama sayfasında görülebilir.
3 Yapılandırma değişikliği
(1) Yeni eklenen terminallerin VLAN 20 portlarına bağlanması gerekiyorsa veya bazı portların VLAN 20’yi kullanması gerekmiyorsa, Yapılandırma’ya tıklayarak portları ekleyebilir veya silebilirsiniz.
Switch’in 4, 5, 6 numaralı Port’larının VLAN 20’ye uygulanması gerektiğinde Port Ekle’ye tıklayarak VLAN 20 port’unu Port 1, 3, 4, 5 olarak değiştirebilirsiniz.
4. Bir ağı silin
Eğer projede VLAN 20’ye daha fazla ihtiyaç yoksa ” Sil ” butonuna tıklayarak silebilirsiniz.
Ruijie Bulut Web

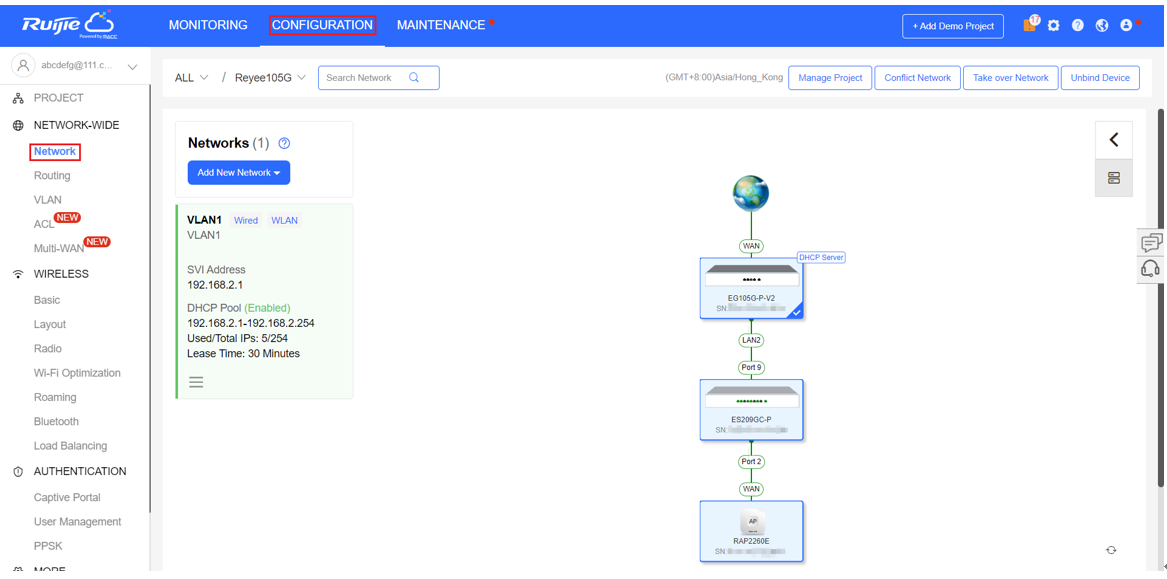

Yol: YAPILANDIRMA > AĞ GENELİNDE > Ağ
1.Wi-Fi Ağı
Yeni Ağ Ekle > Wi-Fi Ağı’na tıklayın .
WLAN Erişim sayfasında, SSID’yi Personel Wi-Fi ve şifreleme olarak girin, ardından Bant’ı seçmek için Gelişmiş Ayarlar’a tıklayın . Son olarak, lütfen İleri’ye tıklayın .
Parametreleri Ayarla sayfasında, Açıklamayı Staff_WiFi_Vlan10, VLAN Kimliğini 10 ve Varsayılan Ağ Geçidi/Alt Ağ Maskesini 192.168.10.1/255.255.255.0 olarak girin. DHCP Havuzunu etkinleştirin ve IP Segmentini yapılandırın, Ağ Geçidinden (Yönlendirici) IP Ata’yı seçin ve İleri’ye tıklayın .
Not:
Web üzerinden Wi-Fi ağı kurduğunuzda hız sınırını doğrudan yapılandıramazsınız, ancak yapılandırmak için Reyee EG’nin eWeb sayfasına giriş yapabilirsiniz.

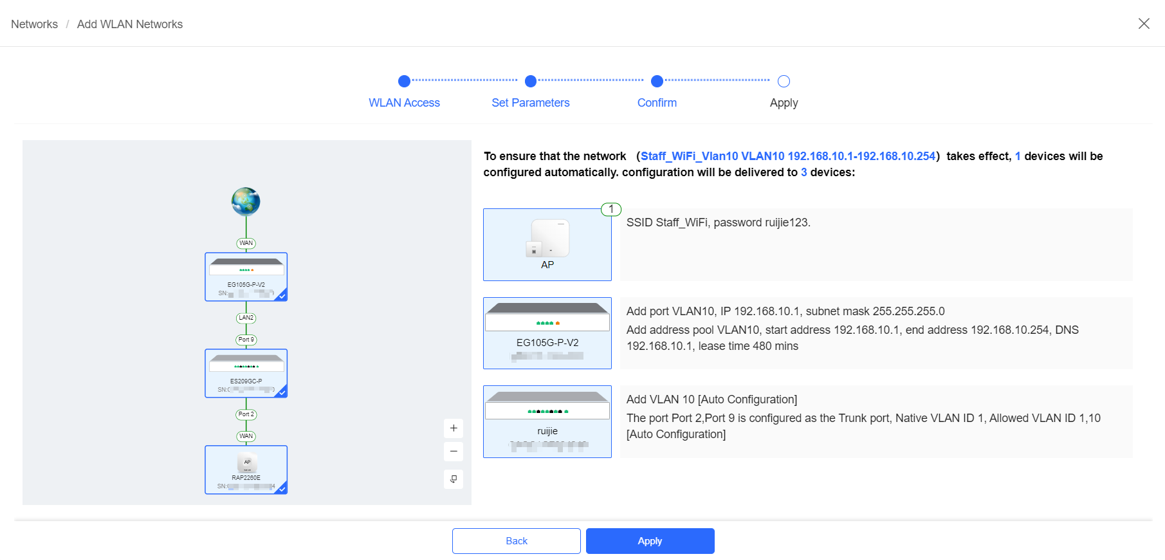

Onay sayfasında, Ruijie Cloud ilk iki adımın yapılandırmasına göre cihazlara gereken yapılandırmaları iletecektir. Bir sorun varsa, yapılandırmayı değiştirmek için Önceki adımlara geri dön’e tıklayabilirsiniz. Yapılandırma doğruysa, Uygula’ya tıkladıktan sonra yapılandırmalar cihazlara iletilecektir.

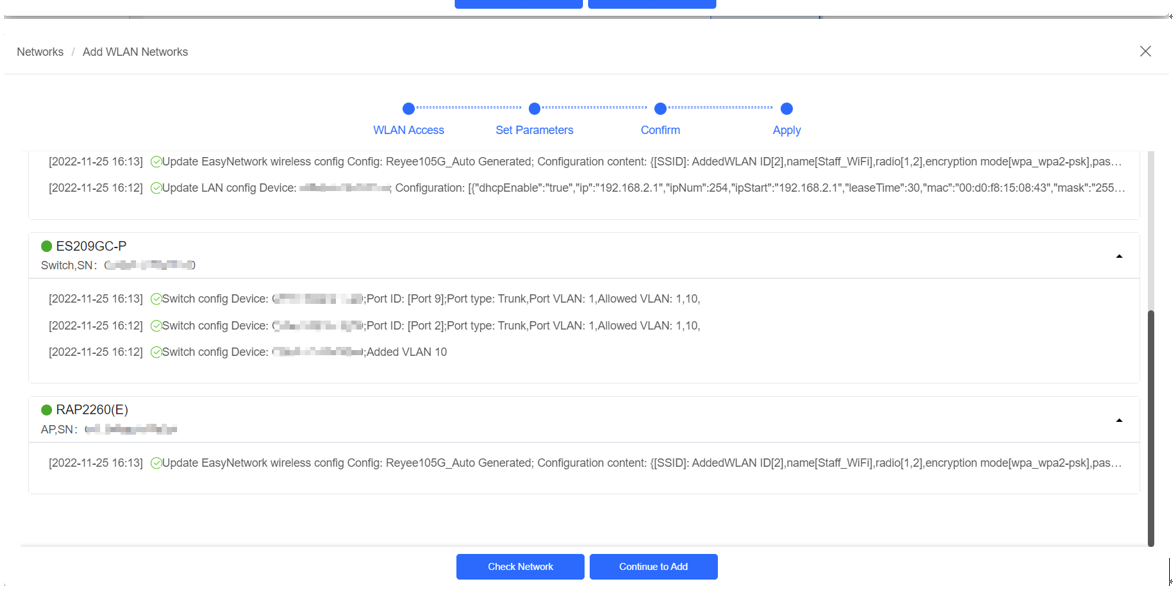

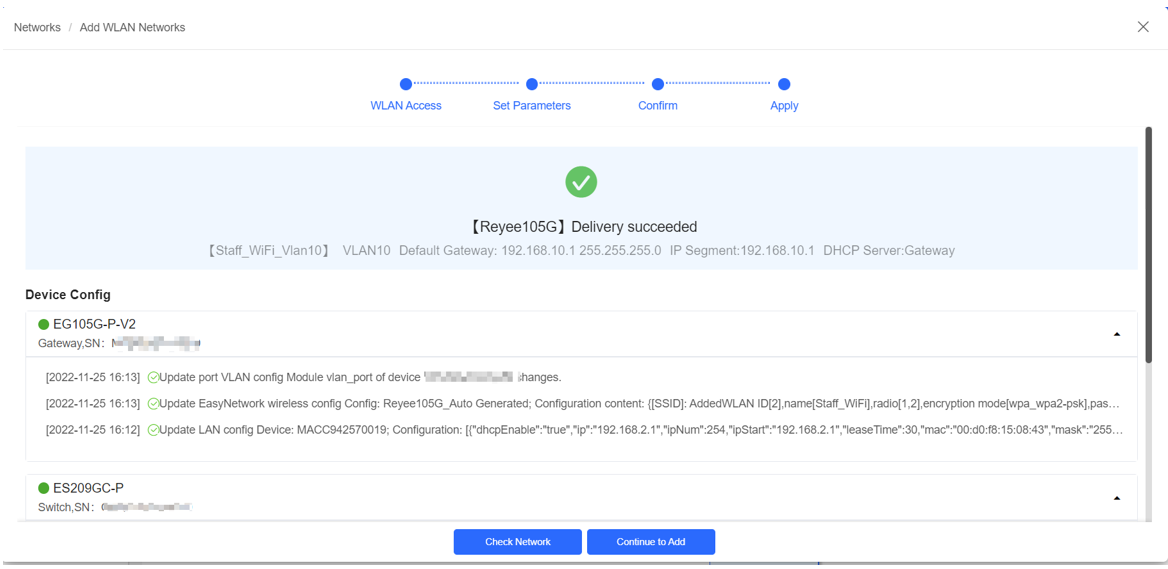

Yapılandırma başarıyla teslim edildikten sonra, ağ yapılandırmasını kontrol etmek için Ağı Kontrol Et’e tıklayabilir veya Ekle’ye Devam’a tıklayarak cihaz ekleyebilirsiniz.
Network sayfasında VLAN 10’a tıkladığınızda mavi kutucuk ile VLAN 10’a uygulanan cihazlar seçilecektir. Ayrıca switch’e tıklayarak portun VLAN yapılandırmasını da kontrol edebilirsiniz.
3. Kablolu Ağ

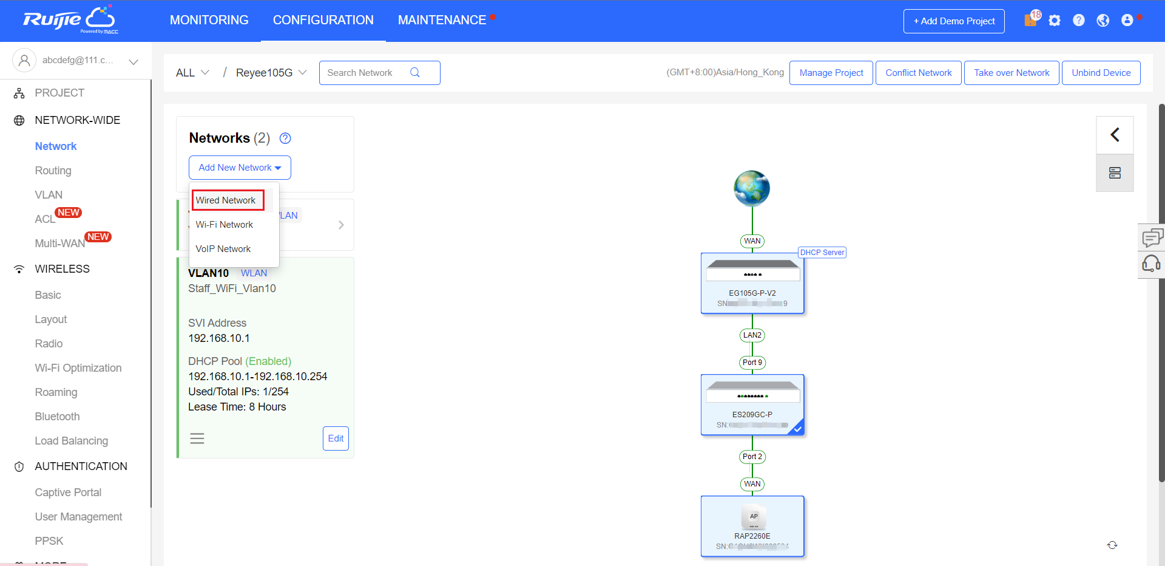

Yeni Ağ Ekle > Kablolu Ağ’a tıklayın .

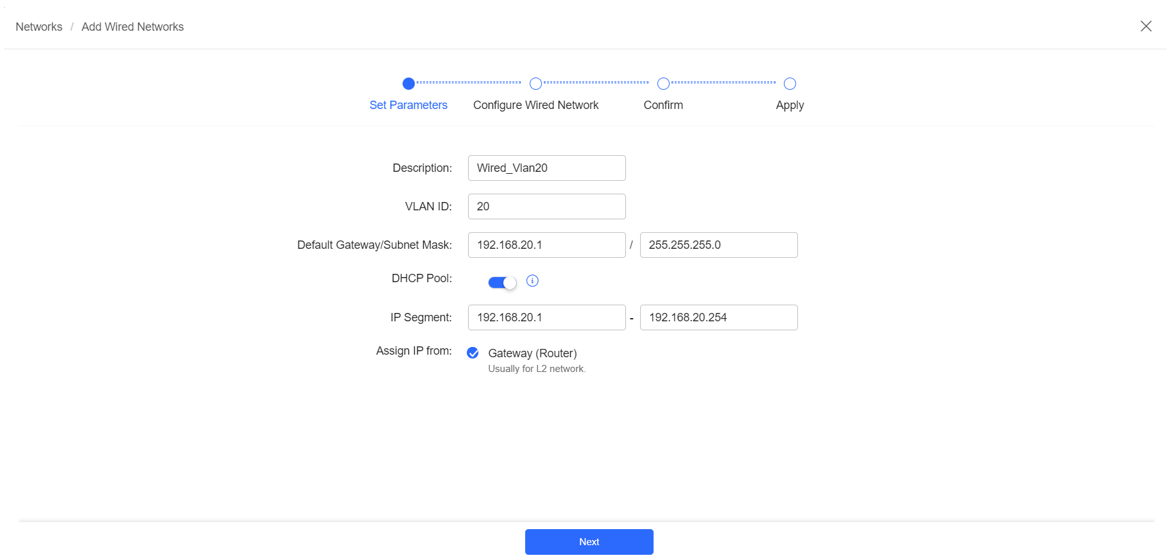

Parametreleri Ayarla sayfasında Açıklama kısmını Wired_Vlan20, VLAN ID kısmını 20, Varsayılan Ağ Geçidi/Alt Ağ Maskesi kısmını ise 192.168.20.1/255.255.255.0 olarak doldurun. DHCP Havuzunu etkinleştirin ve IP Segmentini yapılandırın, Ağ Geçidinden (Yönlendirici) IP Ata’yı seçin ve İleri’ye tıklayın .

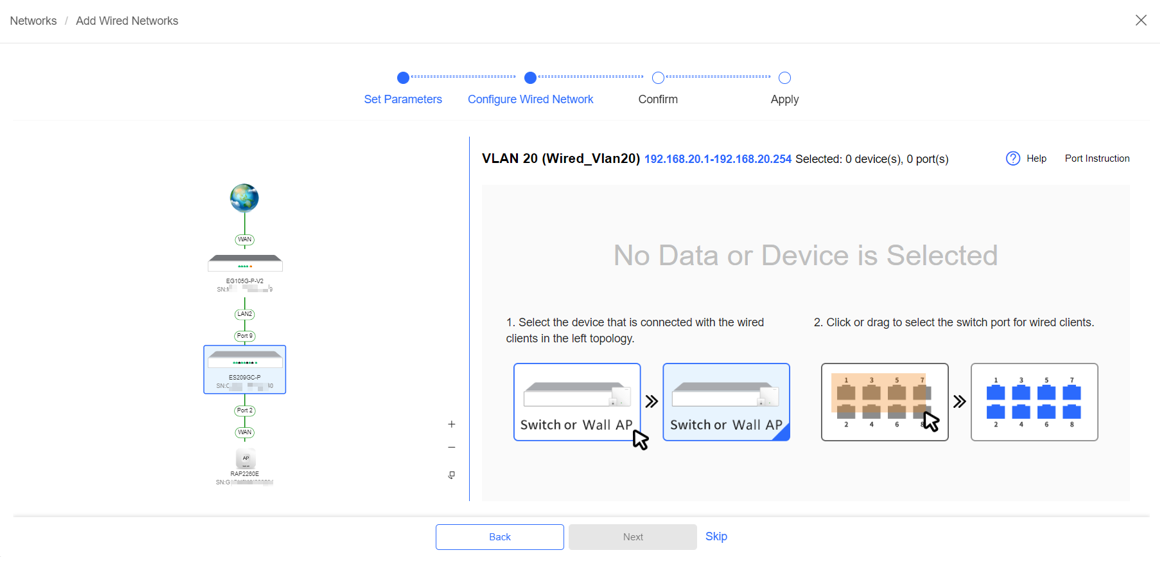

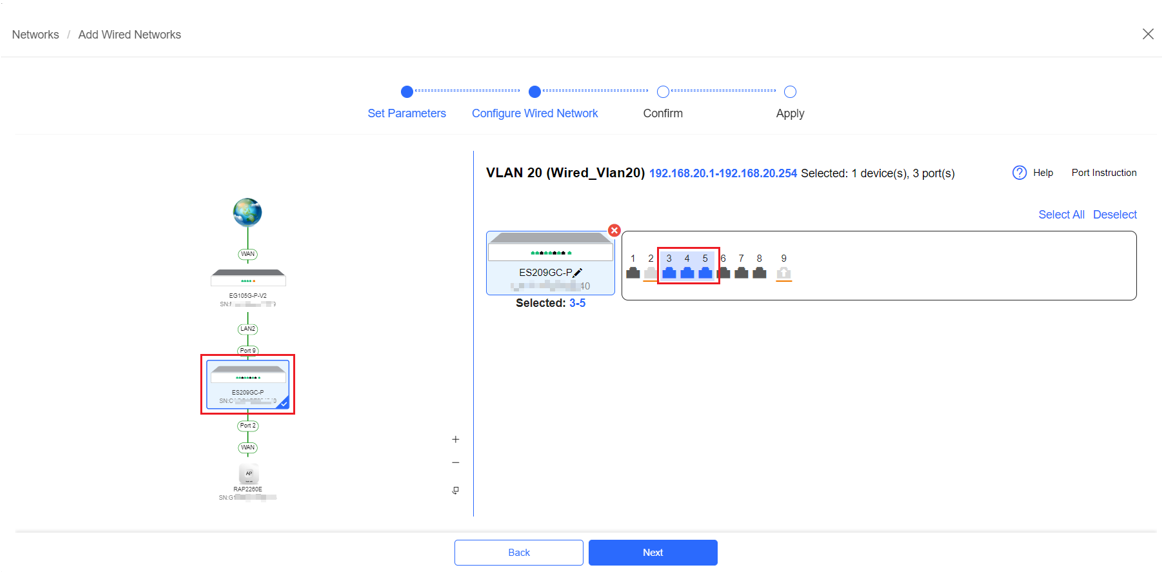

Kablolu Ağı Yapılandır sayfasında, VLAN 20’yi yapılandırmanız gereken anahtarı ve uygulanması gereken portu seçin ve ardından İleri’ye tıklayın .

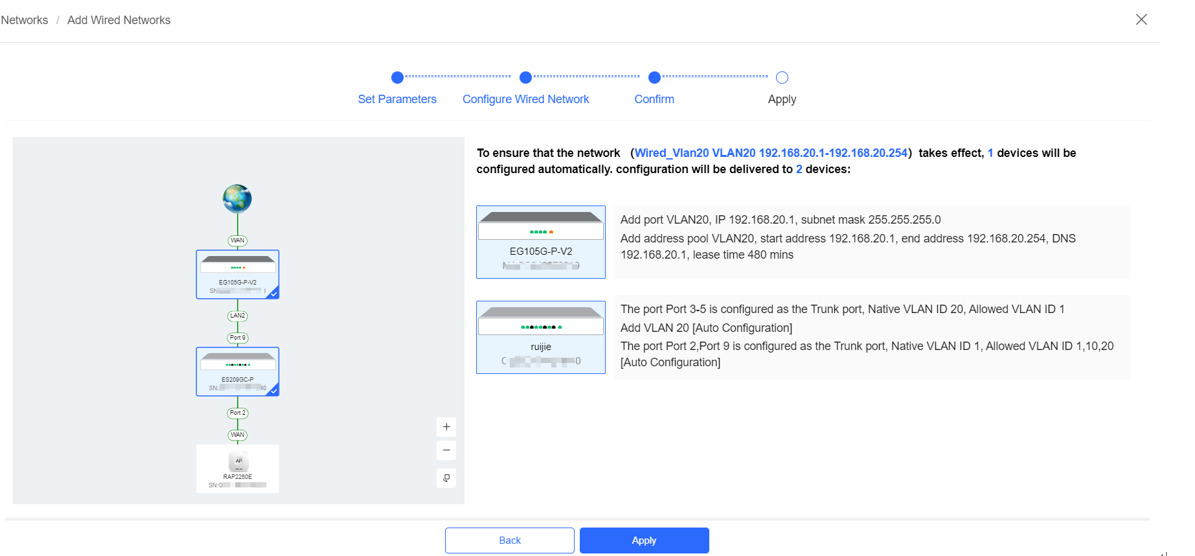

Onaylama sayfasında, Ruijie Cloud ilk iki adımın yapılandırmasına göre cihazlara gereken yapılandırmaları iletecektir. Bir sorun varsa, yapılandırmayı değiştirmek için Önceki adımlara geri dön’e tıklayabilirsiniz . Yapılandırma doğruysa, Uygula’ya tıkladıktan sonra yapılandırmalar cihazlara iletilecektir .

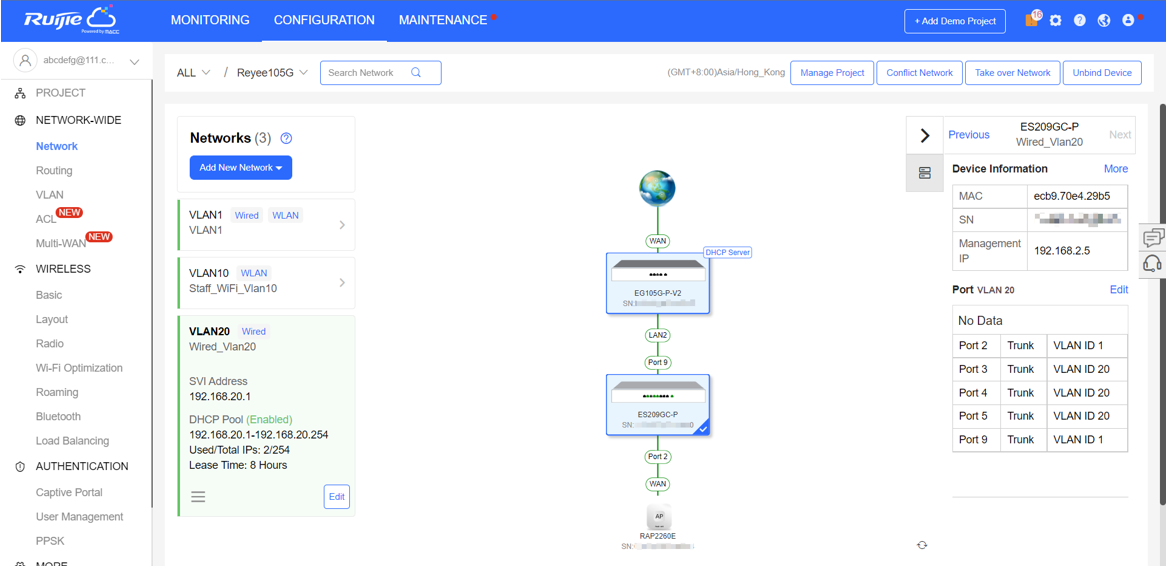

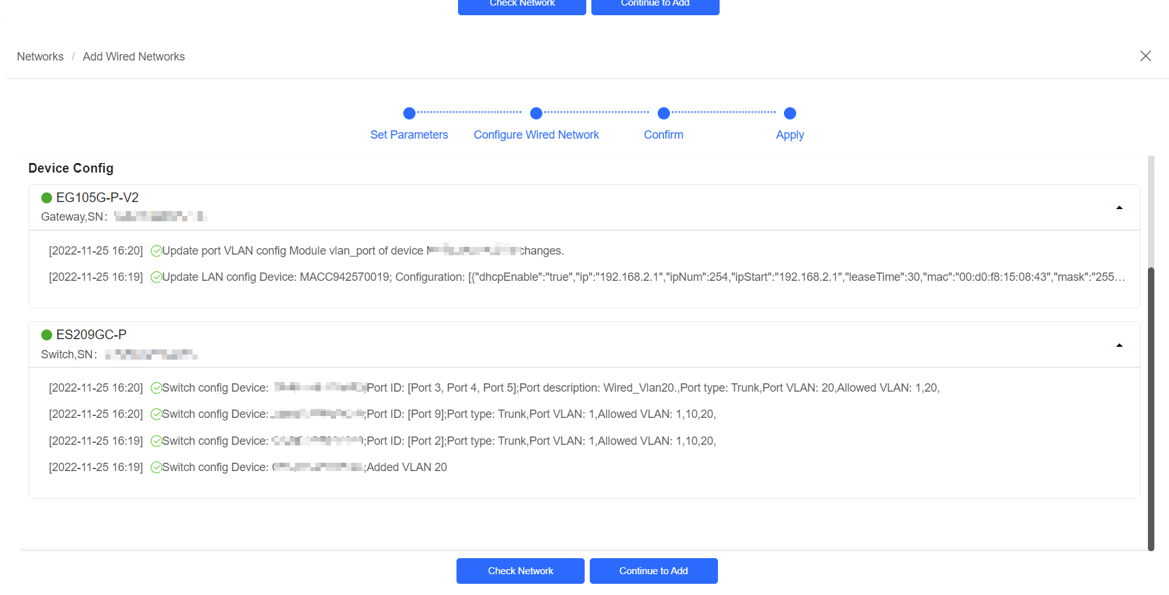

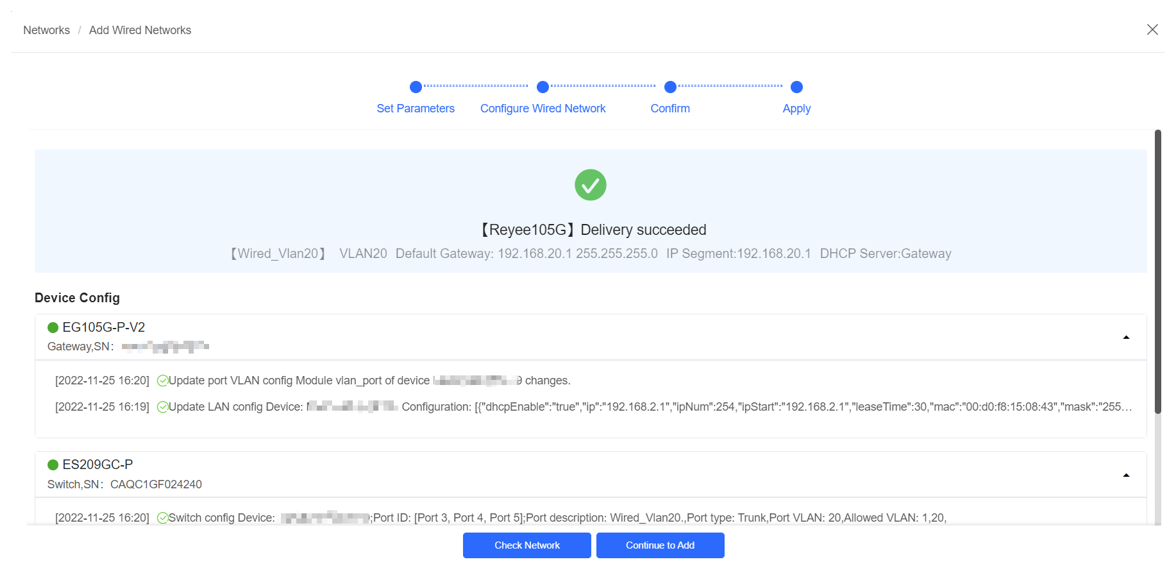

Yapılandırma başarıyla teslim edildikten sonra, ağ yapılandırmasını kontrol etmek için Ağ’ı Kontrol Et’e tıklayabilir veya Ekle’ye Devam’a tıklayarak cihaz ekleyebilirsiniz .
Yapılandırmayı Düzenle
Düzenle’ye tıklayarak ağ yapılandırmasını değiştirebilirsiniz
Ağ Sil
Diğer Ağ türlerini oluşturmak veya bir Ağı silmek için tıklayın
